Датчик К5

Применяется в инерциальных измерительных блоках в составе трехосного лазерного гироскопа МТ-501.

бчэ

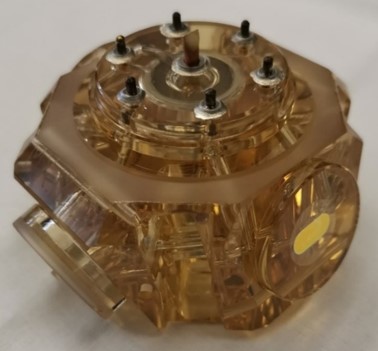

Кольцевой He-Ne лазер с неплоским контуром на активную среду лазера наложено продольное магнитное поле, возбуждаемое четырьмя идентичными катушками, размещенными в корпусе в специальных пазах.

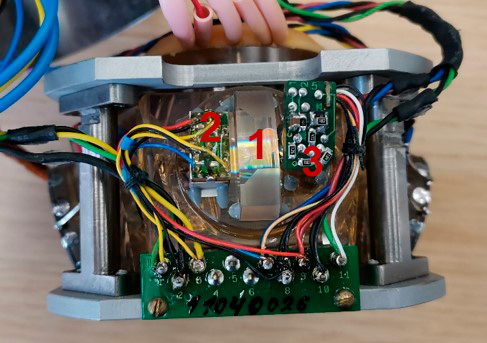

1. Смесительная призма расположена на плоском зеркале, которое сделано частично пропускающим. В призме встречные волны создают интерференционную картину, считываемую приемным устройством.

2. Устройство фотоприемное предназначено для регистрации разности частот встречных волн со сдвигом фаз между ними, что обеспечивает возможность определения скорости и направления вращения.

3. Фотоприемник периметровый предназначен для регистрации интенсивности одной из встречных волн и выделения сигнала расстройки периметра резонатора, используемого в системе регулировки периметра.

Рисунок2

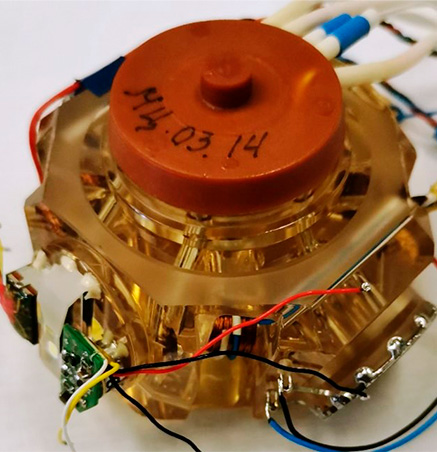

Датчик К-5 одноосный чувствительный элемент лазерного гироскопа, предназначенный для измерения угловых перемещений и угловых скоростей вращения в инерциальном пространстве.

op
op

Внешний экран. Датчик установлен в экран, защищающий от воздействия внешних магнитных полей.
