Кольцевой лазер

Основная часть оптического прибора для измерения угловой скорости.

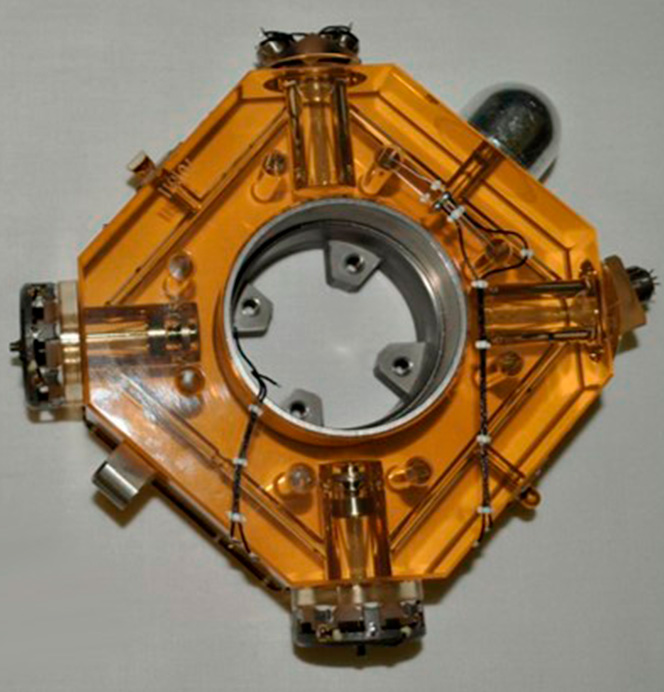

бчэКольцевой лазер (КЛ).
Представляет собой гелий-неоновый лазер, собранный на основе блока из ситалла. Является датчиком угловых перемещений.

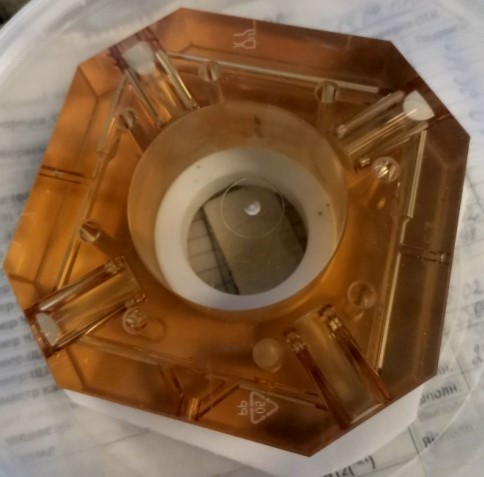

Рисунок1Корпус.
Представляет собой блок из ситалла, материала с сверхнизким коэффициентом теплового расширения (~10-7 °C-1). Внутреннее давление около 5 мм рт. ст.

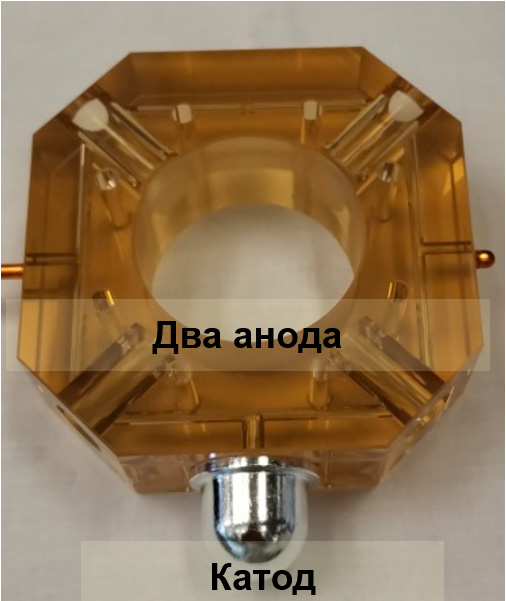

Рисунок2Корпус резонатора. Аноды и катод.
Необходимы для поддержания тлеющего разряда в рабочей смеси газов.

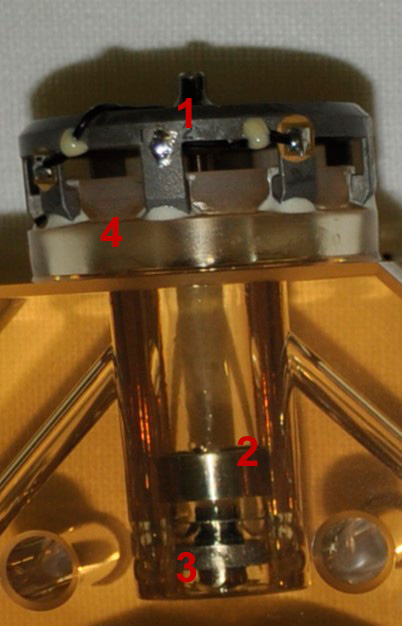

getter
1. Пьезокорректоры. Необходимы для стабилизации периметра кольцевого лазера. Изменение длины периметра производится деформацией мембраны сферического зеркала.
2. Рисунок17Пружина.
3. Газопоглотитель. Представляет собой таблетку химически активного вещества с креплением внутри полости корпуса.

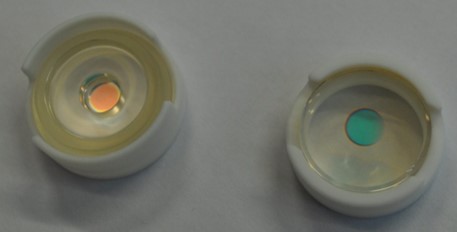

4. Рисунок15Зеркала кольцевого лазера. Формируют оптический резонатор и являются частью кольцевого лазера. Зеркала кольцевого лазера являются одним из компонентов, определяющих точность (ширину зоны захвата) лазерного гироскопа. Основным параметром зеркала, влияющим на точность, является коэффициент интегрального рассеяния. Устанавливаются два плоских и два сферических зеркала.

Технические характеристики
