Лазерный гироскоп

Применяется в системах инерциальной навигации.

бчэОптический прибор для измерения угловой скорости

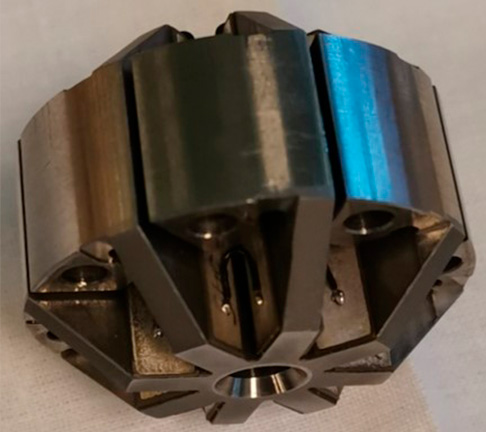

Рисунок1Виброподвес представляет из себя восьмилопастную торсионную пружину с установленными на ней пьезоэлементами. Предназначен для приведения кольцевого лазера в колебательное движение, необходимое для обеспечения чувствительности лазерного гироскопа вблизи нулевых угловых скоростей (внутри зоны захвата).

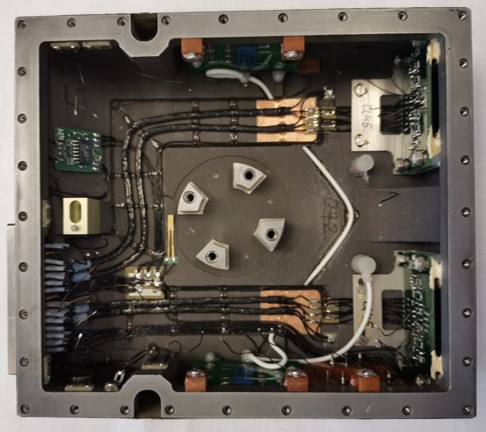

Рисунок2Корпус лазерного гироскопа с монтажом
УФС - усилитель фотосигнала. Используется для преобразования и усиления сигналов, приходящих от фотодиодов. ДУС – датчик угловой скорости. Используется для обработки сигналов с кольцевого лазера и для управления виброподвесом. УДУС – усилитель датчика угловой скорости. Усиливает сигнал, получаемый с катушки ДУС.

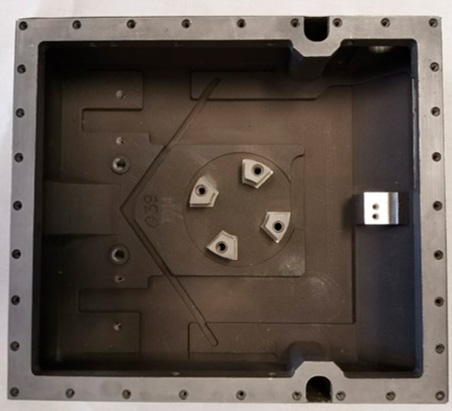

Рисунок3Корпус лазерного гироскопа без монтажа



Рисунок3
