Устройство измерения тангажа и крена (УИТК)

Предназначено для определения углов продольного (тангажа) и поперечного (крен) наклона установочной площадки объекта размещения.

бчэУстройство измерения углов тангажа и крена (УИТК).
Рисунок1

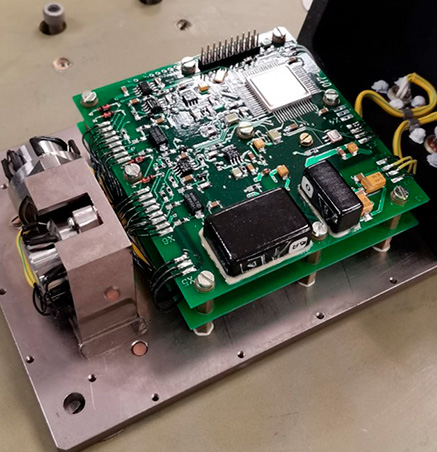

Корпус предназначен для формирования измерительной плоскости и защиты узлов прибора от внешних воздействий. Состоит из инварвого основания, обеспечивающего за счёт низкого ТКЛР инвара стабильность измерительной плоскости во всём диапазоне рабочих температур, и из кожуха с гальваническим покрытием, обеспечивающим защиту внутренних узлов прибора.

Рисунок2

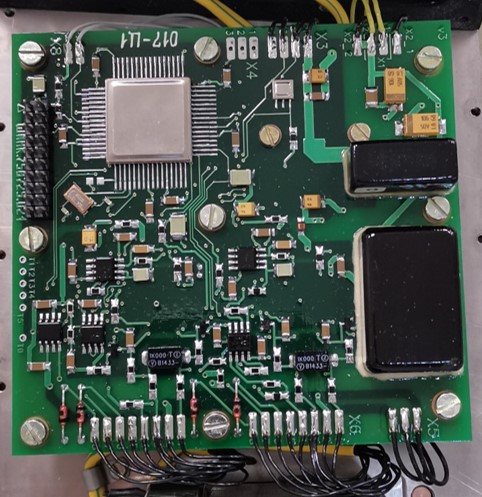

Модуль АЦП УИТК состоит из:
- платы АЦП, выполняющей функции оцифровки сигналов с акселерометров и вычисления углов тангажа и крена с учётом температурной коррекции;
- платы питания, формирующей требуемые напряжения питания для платы АЦП, а также выходные цепи интерфейса RS-232.

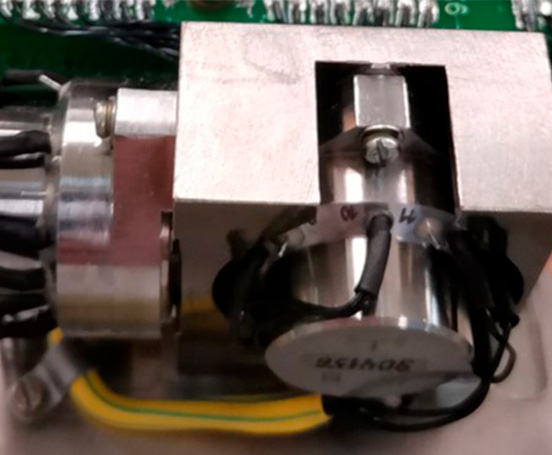

Акселерометры АК-18 (2 шт) предназначены для определения значений проекций вектора ускорения свободного падения (g) на оси тангажа и крена, используемых для вычисления углов.

Рисунок3
