Высокоточный кольцевой лазерный гироскоп (ВКЛГ)

Предназначен для установки в носимый и возимый гирокомпас.

бчэВысокоточный кольцевой лазерный гироскоп используется для измерения проекции вектора абсолютной угловой скорости на собственную ось чувствительности и выдачи сигнала о величине и знаке измеряемой угловой скорости.
Рисунок1 Рисунок2

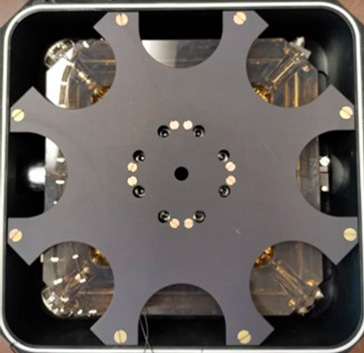

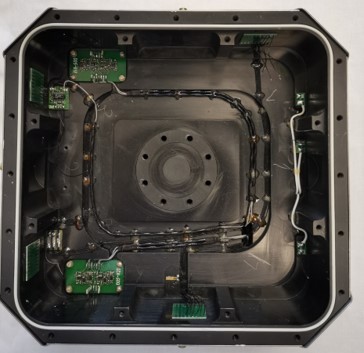

Корпус с крестовиной. Предназначен для крепления элементов конструкции лазерного гироскопа. Должен иметь достаточную жесткость, необходимую для правильной работы виброподвеса. Для исключения влияния внешних факторов является герметичным.
op

Рисунок2

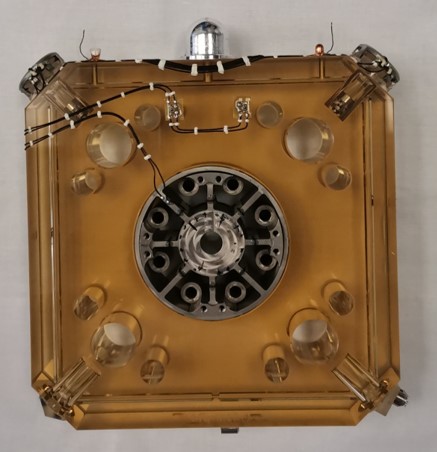

Кольцевой лазер (КЛ). Представляет собой гелий-неоновый лазер. Является датчиком угловых перемещений.

Рисунок3

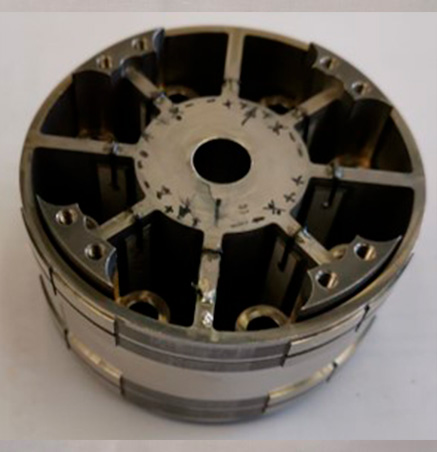

Виброподвес. Представляет из себя восьмилопастную торсионную пружину с установленными на ней пьезоэлементами.

Рисунок3

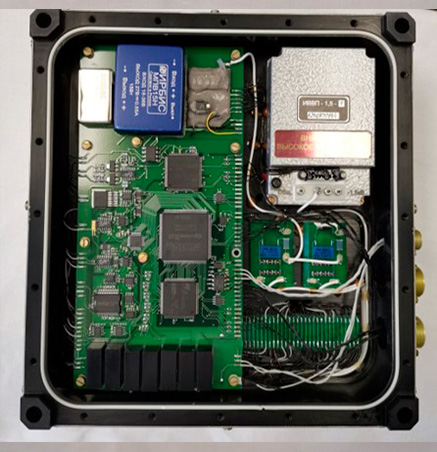

Сервисная электроника. Предназначена для обеспечения питания, выдачи управляющих сигналов на КЛ, обработки сигналов и передачи их на внешнее устройство.

Рисунок3

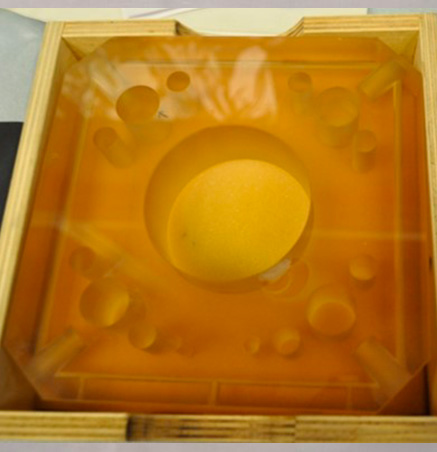

Корпус из ситалла. Периметр 58 см.
